Descripción

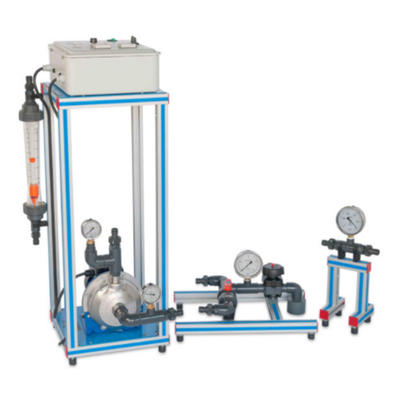

Equipo con dos manómetros de presión tipo Bourdon situados a la entrada y salida de esta y otro al accesorio de descarga suministrado con el equipo. La bomba funciona impulsada por un motor eléctrico asíncrono trifásico, cuya velocidad puede regularse mediante un variador de velocidad. El equipo dispone de un display de visualización, que permiten conocer las r.p.m. de la bomba y la potencia consumida. Se incluye un accesorio de descarga, con un manómetro, una válvula de control del caudal y un difusor. El panel de control del variador permite la modificación de la velocidad de la bomba y el arranque.
Prácticas
Obtención de las curvas H(Q), N(Q), Rto%(Q) de una bomba centrífuga.
Construcción del mapa de una bomba centrífuga.
Representación de las curvas adimensionales H*, N* y r.p.m*.
Acoplamiento en serie de dos bombas de características iguales.
Acoplamiento en serie de dos bombas de características distintas.
Acoplamiento en paralelo de dos bombas de características iguales.
Acoplamiento en paralelo de dos bombas de características distintas.
Especificaciones
Bomba centrífuga: Potencia: 0,37 KW, Caudal: 30 – 80 l/min, Altura 20,1 – 12,8 m con variador de velocidad.
Manómetros tipo Bourdon (2)
Panel de control para el variador, permitiendo variar la velocidad;
Display de visualización de las r.p.m. de la bomba y la potencia consumida
Interruptor on/off.
Accesorio de descarga, con manómetro, medidor de vacío, válvula de control y difusor.
Sistema de conexión rápida incorporado.
Estructura de aluminio anodizado y paneles en acero pintado.
Dimensiones: 450 x 500 x 1250 mm.
Peso: 40 kg
Modelo: FME13
